Kuidas installida autoreleed samm -sammult

Automotive releed aitavad juhtida tugevaid seadmeid nõrkade signaalidega . Automotive releede kasutamine ja installimine Õigel viisil hoiab teie auto ohutuna ja töötab hästi . Need väikesed osade valve vooluahelad kahjustusest ja võimendusest . nad haldavad tulesid, ventilaatoreid ja muid süsteeme, mis ei teaks, kuidas teie jaoks on vaja teha {.. usaldusväärne .

Võtmeisikud

Autoreleed kasutavad võimsate seadmete ohutult . kontrollimiseks väikseid signaale

Hankige tööriistu nagu kruvikeerajad, multimeeter ja turvavarustus kõigepealt .

Valige relee . jaoks ohutu ja hõlpsasti ligipääsetav koht

Ühendage releejuhtmed märgistatud, et vältida vooluringiprobleeme .

Pärast installimist kontrollige relee, et see töötab hästi .

Tööriistad ja materjalid kasutamiseks ja paigaldamiseksAutoreleed

Paigaldamiseks olulised tööriistad

Autotööstuse releede installimiseks vajate õigeid tööriistu . Need tööriistad aitavad teil turvaliselt töötada ja saada tööd . Siin on loend, mida vajate:

Kruvikeerajad, tangid ja pistikuvõtmed põhiülesannete jaoks .

Multimeeter pinge, takistuse ja vooluahela ühenduste .

Teie auto juhtmestiku skeem, et luua õigeid ühendusi .

Asendusrelee, mis vastab teie auto algsele osale .

Elektrilint ja soojuse kahanemise torud traadiühenduste kaitsmiseks .

Juhtmete korralikult lõikamiseks ja kinnitamiseks .

Ohutusvarustus nagu kindad ja prillid enda kaitsmiseks .

Nende tööriistade valmimine muudab releede installimise lihtsamaks ja ohutumaks .

Vajalikud materjalid juhtmestiku jaoks

Hea juhtmestik on oluline töörelee jaoks . Teil on vaja materjale, mis loovad tugevaid ja ohutuid ühendusi .. Need hõlmavad järgmist:

4 või 5 pooluse releed kontrolli allkõrge võimsusegaseadmed .

Juhtmed piisavalt paksud, et voolu ohutult käsitseda .

Ühendused ja klemmid juhtmete ühendamiseks relee .

12 V alalisvooluallikas, kuna enamik releesid kasutab seda pinget .

Skeemid, mis juhendavad teid kõike õigesti .

Nende materjalide kasutamine aitab teie relee hästi töötada ja hoiab ära probleeme .

Valikulised tööriistad protsessi lihtsustamiseks

Mõnda tööriista pole vajalik, kuid võib töö lihtsamaks muuta . Siin on kiire loend:

Need tööriistad saavad releede installimisel . installimisel aega ja parandada teie tööd

MõistmineAutorelee põhitõed

Mis on autoreleed?

Automaatne releed on väikesed seadmed, mis kontrollivad elektrilisi vooluahelaid . Need lasid nõrgal signaal võimsaid seadmeid ohutult hallata ., kui sisselülitate esitulede sisselülitamisel, aitab relee voolu voolu, kahjustamata lüliti .

Relays have an electromagnet that works when power flows through certain terminals. This magnet moves a part called a contactor to open or close the circuit. Most cars use ISO mini relays because they are small and dependable. These relays handle up to 30 or 40 amps, making them useful for many car systems.

Näpunäide:Kontrollige alati oma auto juhtmestiku skeemi, et see sobiks releega .

Võtmeosad ja kuidas need töötavad

Relee osade tundmine aitab teil neid installida ja parandada . siin on peamised osad:

Mähik: Teeb relee . aktiveerimiseks magnetvälja

Kontaktid: Avage või lähedal, et lasta elektrivoolu .

Vedru: Kolib kontaktid tagasi oma lähteasendisse .

Armatuur: Ühendab või ühendab kontakte, kui mähis on toide .

Kui võimsus jõuab mähiseni, loob see magnetvälja ., see väli liigutab armatuuri, mis avab või sulgeb kontaktid . See võimaldab relee juhtimisel tugevaid seadmeid, näiteks ventilaatoreid või kütusepumpasid, ilma et lülitada.

Levinud tüübid ja kasutusviisid

Releed on erinevate tööde jaoks erinevat tüüpi . Siin on mõned tavalised:

Releesid leidub paljudes autosüsteemides . näiteks:

Kütusepihustid: Releed aitavad mootori juhtimisüksusel (ECU) juhtida võimsust .

Kütusepumbad: Nad lülitavad pumba vastavalt vajadusele sisse ja välja .

Süütemähised: Releed varustavad süüte jaoks vajalikku suurt võimsust .

Jahutusfännid: Nad lülitavad ventilaatorid sisse, et peatada mootori ülekuumenemine .

Releede installimine hoiab neid süsteeme ohutult ja tõhusalt tööl .

Samm-sammult juhend autoreleede installimiseks

1. samm: mõista vooluahela ja relee üksikasju

Siit saate teada vooluahela kohta, kus relee läheb . kontrollige oma auto juhtmestiku skeemi, et leida relee täpne koht ja eesmärk . See aitab teil valida õige relee ja vältida probleeme .

Sammud vooluringi ja relee üksikasjade mõistmiseks:

Leidke vooluring: Leidke relee vajalik süsteem, nagu tuled või ventilaatorid .

Tuvastage relee tüüp: Kontrollige, kas see vajab 4- pin või 5- pin relee .

Vaste pinge ja vool: Veenduge, et relee sobib vooluringi toite vajadustele . kõige rohkem tööd 12V alalisvoolul ja käsitsege kuni 30-40 amprit .

Uurige juhtmestiku skeemi: Kasutage seda, et näha, kuidas relee vooluringi .

Näpunäide: Kui pole kindel, lugege oma auto käsiraamatut või küsige abi saamiseks .

2. samm: koguge tööriistu ja tarvikuid

Enne . valmistamise alustamist hankige kõik tööriistad ja tarvikud, salvestab aega ja väldib viivitusi .

Kontrollnimekiri ettevalmistamiseks:

Tööriistad: Kruvikeerajad, tangid, traatlõikurid, krimpsud ja multimeeter .

Varustus: Sobiv relee, juhtmed, pistikud, lint ja kuumuse kahanemise torud .

Turvavarustus: Kandke kindaid ja prille, et töötades ohutuks jääda .

Märk: Releede installimine vajab hooldust . Vigade vältimiseks kontrollige oma tööriistu ja tarvikuid .

3. samm: vali hea paigalduskoht

Valige relee . jaoks ohutu ja hõlpsasti ligipääsetav koht, koht peaks olema turvaline ja veest või kuumusest eemal .

Näpunäited õige koha valimiseks:

Lihtne juurdepääs: Valige juhtmestiku ja remondi jaoks lihtne jõudmine .

Kaitse: Vältige piirkondi vee, õli või soojusega . kasutage vajadusel katet .

Turvaline sobiv: Paigaldage relee tihedalt, et raputamine . raputamine

Näpunäide: Paljudel autodel on releede {. jaoks kaitsmekarbi või mootoriruumi lähedal kohad.

4. samm: juhtme relee klemmid õigesti

Relee klemmide korralikult ühendamine on väga oluline . vale juhtmestik võib põhjustada teie auto ebaõnnestumist või kahjustamist . järgige neid lihtsaid samme, et veenduda, et kõik töötab:

Tunne terminali silte:

Enamik releesidon neli või viis märgistatud terminali . mõlemal on töö:

85: Läheb võimsuse maapinnale või negatiivsele küljele .

86: Ühendatakse lüliti või signaalraadiga .

30: Lingid aku või kaitsme kasti toite jaoks .

87: Saadab seadmele toite (nagu tuled või ventilaatorid) .

87a: Leitud 5- tihvti releed normaalselt suletud vooluahelate . jaoks

KontrolligeJuhtmestik:

Vaadake oma auto juhtmestiku skeemi, et kinnitada ühendusi . See näitab, kuidas relee sobib teiste osadega, näiteks mootorimoodul või a/c relee .. Samuti saate pinget testida teatud punktides, näiteks nr . 2 terminaalset traati . see tagab teie seadistuse, mis on teie seadistamine õige {{{{{{{{4

Näpunäide: Enne . jätkamist asendage kõik roostes juhtmed või halvad ühendused

Kinnitage juhtmed:

Riba traadi otsad, et paljastada puhas vask .

Traadite kinnitamiseks klemmide .

Katke ühendused kuumuse kahanemise torude või teibiga, et vältida lühikesi .

Kontrollige kõike uuesti:

Enne . liikumist kontrollige kõiki ühendusi, veenduge, et juhtmed oleksid tihedad ja õigetes kohtades .

Märk: Kasutage multimeetri testimiseks, kui ühendused toimivad ja millel on võimsus .

Relee õigesti juhtmega aitate sellel hästi töötada ja kaitsta oma auto elektrisüsteemi .

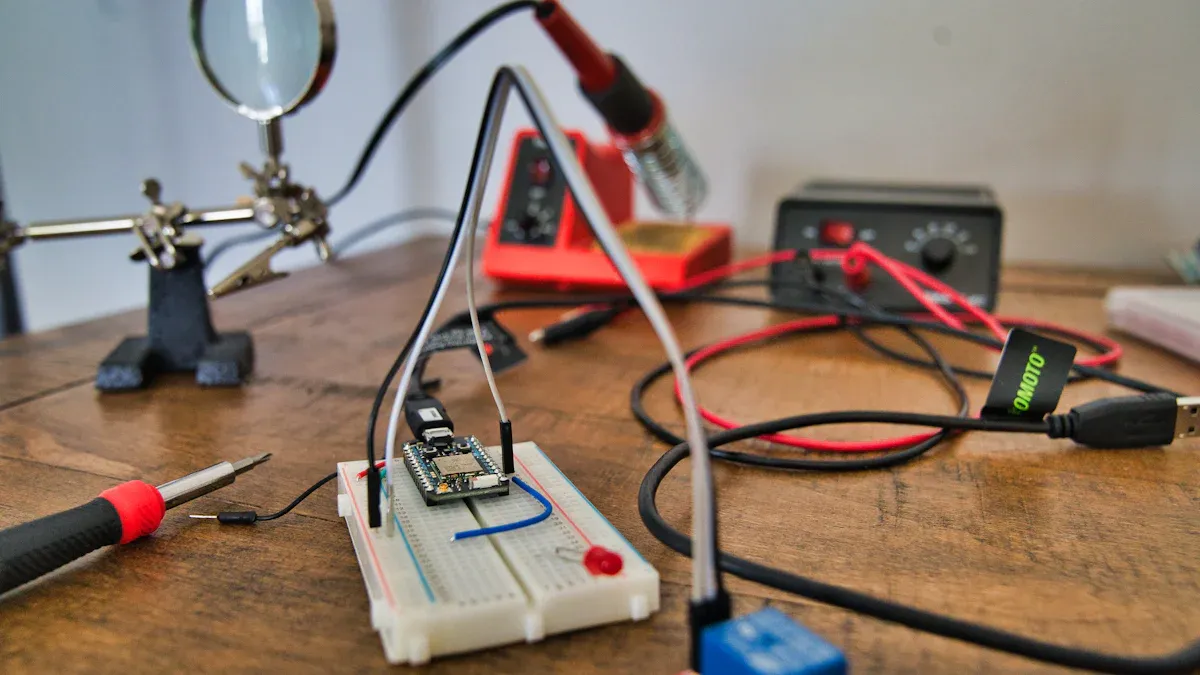

Tõrkeotsing ja tavaliste vigude vältimine

Levinud paigaldusvead, mida vältida

Vead relee paigaldamise ajal võivad põhjustada tõsiseid probleeme . nende vigade vältimine Salvestab aega ja kaitseb teie auto elektrisüsteemi . allpool on tavalised vead ja nende mõjud: nende mõjud:

Nende probleemide vältimiseks kontrollige alati juhtmestiku skeemi . Veenduge, et relee vastaks vooluringi vajadustele .. Enne süsteemi sisselülitamist .

Näpunäide: Kui lõhnate põletamisel või kuulete paaritult klõpsud, peatage . mähise läbipõlemist või kinni kontakte .

Juhtmeprobleemide diagnoosimine ja fikseerimine

Halvad juhtmed võivad releed halvasti ebaõnnestuda või töötada ., teades, kuidas neid probleeme leida ja parandada hoiab teie relee töö . Siin on, mida vaadata ja kuidas seda parandada:

Pinge languse tunnused:

Esituled tuhmimine .

Mootori väntamine aeglaselt .

Andurid ei tööta õigesti .

Elektrilised osad ebaõnnestuvad mõnikord .

Kasulikud parandused:

Puhastage jõudluse parandamiseks määrdunud või roostes ühendused .

Voolu ohutult . õhukeste juhtmete ülekuumenemiseks kasutage paksu juhtmeid ja ebaõnnestuge .

Pingutage vooluahela probleemide vältimiseks .

Kui arvate, et seal on juhtmestiku probleem, kontrollige kõiki juhtmeid ja ühendusi kahjustuste korral . asendage mis tahes katkised või söövitatud juhtmed .. Kasutage pinge testimiseks erinevates punktides . multimeeter

Märk: Ühendage aku enne juhtmete kallal töötamist, et jääda šokkide või lühikeste pükste eest ohutuks .

Relee funktsionaalsuse testimine pärast installimist

Relee testimine pärast installimist tagab, et see töötab korralikult .. Selle jõudluse kontrollimiseks järgige neid samme:

Testige kontakte:
Rakendage enamiku releede jaoks relee . 6V DC ja 100mA, 12 V DC ja 500ma töötavad kõige paremini ..

Kontrollige mähise vooluahelat:
Pinge mõõtmiseks mähise klemmi {{. mõõtmiseks kasutage multimeeter

Tehke vooluväline test:
Võtke relee vooluahelast välja ja mõõtke mähise takistus . Võrrelge tulemust tootja spetsifikatsioonidega .. Siis rakendage mähisele alalisvoolu pinget ja vaadake, kas kontaktid liiguvad ., mis kinnitab relee .

Näpunäide: Hoidke . testimiseks varurelee, kui uus töötab, kuid vana seda ei tee, olete leidnud probleemi .

Relee testimisega tagate, et see on installitud ja töötades õigesti . korralikud tšekid takistavad tulevasi probleeme ja hoiate oma auto sujuvalt .

Autotööstuse releede panemine on õigete sammudega .. Need pisikesed osad on olulised teie auto ohutuse ja jõudluse jaoks . nende korralikult installimine hoiab teie auto elektrisüsteemi ohutu ja töötavad paremini .

Näpunäide: Kontrollige kõiki ühendusi ja testige relee pärast selle installimist . See aitab probleeme hiljem ära hoida .

Õigete tööriistade kasutamine ja protsessi tundmine muudab installimise lihtsa ., see salvestab ka aja ja tagab, et teie auto töötab hästi ilma probleemideta .

KKK

Mis juhtub, kui ma relee valesti viin?

Vale juhtmestik võib relee rikkuda või kahjustada teie auto süsteemi . alati kontrollige juhtmestiku skeemi ja testige ühendusi multimeetriga enne vooluringi sisselülitamist .

Kas ma saan oma auto jaoks kasutada mingit releed?

Ei, vajate releed, mis vastavad teie auto toitele . enamik autosid kasutab 12 V alalisvoolu releed, mis käsitlevad 30–40 amprit .. Vaadake oma auto käsiraamatut või paluge eksperdilt abi .

Kuidas ma tean, kas relee on katki?

Katkine relee võib peatada sellised asjad, nagu tuled või ventilaatorid, töötades ., kasutage korrektse pinge ja ühenduse testimiseks multimeetri . Asendage relee, kui see ebaõnnestub testid .

Kas peaksin enne relee paigaldamist aku lahti ühendama?

Jah, aku lahtiühendamine peatab löögid ja lühikesed lühikesed püksid .. See on oluline ohutussamm, peate järgima .

Kas ma saan vana relee uuesti kasutada?

Saate relee uuesti kasutada, kui see töötab ikkagi hästi . testige seda kõigepealt, et veenduda
