Kuidas kasutada tahkis-relee kolmefaasiliseks mootori juhtimiseks

Tahke oleku relee aitab teil kolmefaasilisi mootoreid hõlpsalt juhtida . See lülitub kiiremini ja kestab kauem kui elektromehaanilised releed . Paljud ettevõtted kasutavad seda tehnoloogiat aja ja madalamate remondikulude säästmiseks .

Võtmeisikud

• Tahkis releedLülitage sisse ja välja kiiremini kui mehaanilised releed . Need kestavad ka kauem . See teeb need suurepäraseks kolmefaasiliste mootorite jaoks .
•
• Relee valimaSee sobib teie mootori pingele ja praegune . vaadake alati tootja andmelehte, et saada õigeid üksikasju .
•
• Kasutage parempoolseid juhtmestiku samme . Lisage turvaseadmeid nagu kaitselülitite ja pingekaitsjad . Need hoiavad teie mootori ja relee ohutu .
•
• Pange relee, kus see võib lahedaks jääda .. Kui teil on vaja .
•
• Pärast selle seadistamist testige oma süsteemi hoolikalt . järgige ohutusreegleid, et veenduda, et teie mootor töötab hästi ja püsib ohutu .

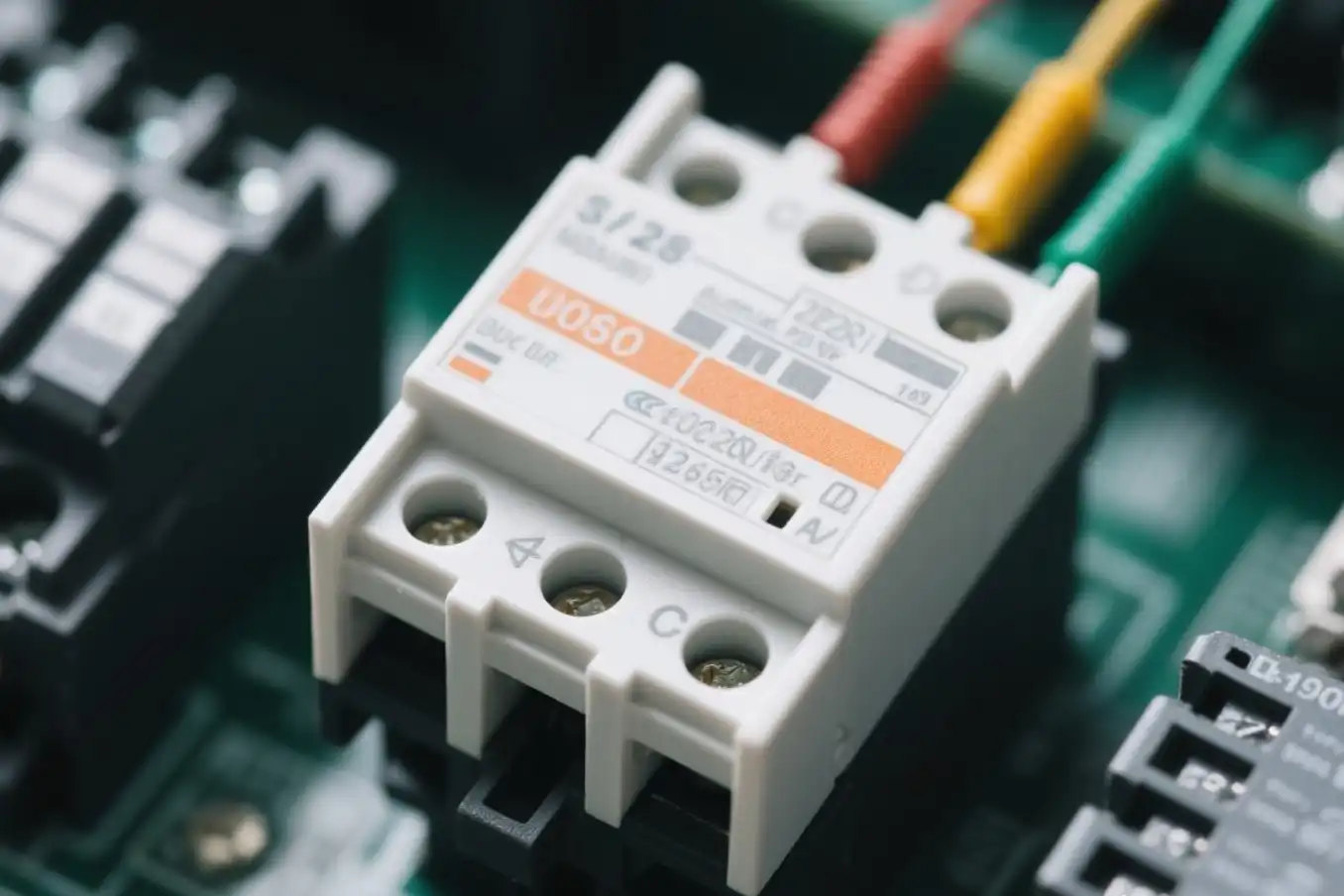

Tahke oleku teatevõistluste põhitõed

Mis on tahke oleku relee

A tahke oleku releeon elektrooniline lüliti ., mis võimaldab teil juhtida toidet sellistele asjadele nagu mootorid .. Semiconductors . Need võivad olla türistorid või transistorid . Need lülitavad toite kiire sisse või välja . See muudab relee kiireks ja usaldusväärseks . tahkisrelee sees, kolm peamist osa on kolm peamist osa:

• Andur, mis leiab teie juhtimissignaali
•
• Elektrooniline lüliti, mis juhib võimsust
•
• Isolatsioonisüsteem, sageli opto-coupleriga, mis hoiab juhtimis- ja toiteküljed
•

Näpunäide: tahke oleku relee isoleerimine hoiab teie juhtimissüsteemi kõrgepinge ja elektrilise müra eest .

Relee võib vahetada nii vahelduvvoolu kui ka alalisvoolu ., see kasutab sagelinull-ristlülitus. See aitab madalamat elektrilist müra ja stressi vooluringil . saate valida erinevatest pakettide tüübist . mõnda pistikut ja mõni kinnitus pinnale . See aitab teil seda mahutada, kui vajate .}

Miks kasutada kolmefaasiliste mootorite jaoks

Kolmefaasiliste mootorite . jaoks on hea tahke oleku relee, sellel on paljueelised mehaaniliste releede ees. See lülitub palju kiiremini kui elektromehaanilised releed . See võib olla kuni 100 korda kiirem . See on oluline, kui vajate kiiret või sagedast lülitamist ..

Samuti saate paremat usaldusväärsust ja vähem hooldust . Puuduvad kontaktid ..

Aruanded näitavad, et tahkis -releede globaalne turg kasvab . see onväärt miljardeid dollareid. ettevõtted valivad need releed, kuna need on usaldusväärsed ja säästavad energiat . Neid on automatiseerimissüsteemidega lihtne kasutada .. Saate seadmeid, mis kestavad kauem ja maksab . parandamiseks vähem.

Nõutavad komponendid

Kolmefaasiline tahke oleku relee

Teil on vaja kolmefaasilist tahke oleku releed, mis sobib teie mootori pingega ja voolu . ettevõtted nagu TE Connectivity ja Applied Avionics muudavad need releed .. Võite valida DIN-raudteed või paneeli kinnitamise tüübid .

Need releed kasutavad pooljuhi lülitid . See aitab neil pika aja kesta ja töötada kiiresti . Mõned mudelid saavad hakkamaKuni 125A juures 240Vac või 480Vac. Mõnedel releedel on snubber ahelad ja peatage valede päästikud . vaadake alati sisendpinge, väljundtüübi ja koormuse suurus . tehnilisi andmelehte, näiteks, näiteks, näiteks .A- ja seeria C SSR -idTöötage koos +5 vdc, +14 vdc või +28 vdc .. Need võivad olla tavaliselt avatud või tavaliselt suletud {.

Juhtringiosad

Vajate ajuhtimisahelaTahkisrelee ohutult sisselülitamiseks . on peamised osadOptocoUpler, praegune piirav takisti ja diood. OptoCoupler hoiab juhtimis- ja toiteküljed lahus . takistaja piirab voolu .. Diood peatab vale polaarsusest {. päästikuahelaga, mis teeb relee {4. paljude direktori jaoks parempoolse signaali. Noise . Teil on vaja ka pingepikide . peatamiseks ka snubberi vooluahelat, näiteks RC -võrku või varistorit. süsteemid .

• OptocoUpler isoleerimiseks
•
• Praegune piirav takisti
•
• Diood polaarsuse kaitse jaoks
•
• Päästikuahela
•
• Nullristumisdetektor
•
• Snubberi vooluring (RC või varistor)
•
• Sisendring (takistuslik või konstantvool)

Kaitseseadmed

Peate oma mootorit ja relee hoidma elektriliste probleemide eest ..kaitsmed ja kaitselülitid. Sellised rühmad nagu CSA, IEC, IEEE, NEMA ja NFPATehke nende seadmete reeglid . Need reeglid hõlmavad testimist, ohutust ja seda, kui hästi seadmed töötavad kolmefaasiliste mootorite jaoks .

Märkus:Kasutage alati tootja andmelehti ja järgige kaitseseadmete valimisel ., see hoiab teie süsteemi turvaliseks ja töötab hästi .

Juhtmestik

SSR ja mootoriühendused

Peate oma ühendamatahke oleku releeja kolmefaasiline mootor õigesti . See hoiab kõik turvaliseks ja hästi töötavaks . siin on sammud, mida peaksite järgima:

1. Vali a4- Pole miniatuurne kaitselüliti (MCB)oma põhilüliti jaoks . ühendage see oma kolmefaasilise toiteallikaga .
2.
3. Võtke juhtmed MCB -st ja ühendage need tahkis -relee . sisendpunktidesse. Need laigud on tähistatud A1, B1 ja C 1.
4.
5. Ühendage relee väljundpunktid (A2, B2, C2) mootori kolmefaasiliste sisendpunktidega . vastavad faaside järjekorrale (L1, L2, L3) ., kui segate neid, võib mootor pöörduda .}
6.
7. Kinnitage neutraalne juhtme MCB -st otse relee neutraalse kohta .
8.
9. Pange valimislüliti ühte faasijuhtmesse, näiteks B -faasi . See lüliti võimaldab teil relee ja mootori sisse või välja lülitada .
10.
11. Pöörake MCB -le, et anda oma süsteemile toide .
12.
13. Kasutage valimislüliti, et käivitada või peatada mootor relee . abil
14.

Näpunäide:Enne kui toite . sisselülitate, kontrollige alati faasikorraldust, kui seda valesti juhtisite, võib mootor valesti keerutada või mitte alustada .

Peaksite lisama ka turvaseadmed .Termilised ülekoormusreleed, faasikaotustetektorid ja kaitselülitid. Need hoiavad teie mootorit ja edastavad probleemide eest ohutut ja liiga palju voolu .

Juhtige sisendjuhtmestik

Juhtimissisendi juhtnormist sõltub teie tahke oleku relee tüübist . Enamikul kolmefaasilistest releedest on madala pingesignaali . juhtimissisendid.

• DC-AC releede jaoks kasutage aJuhtimispinge vahemikus 3 kuni 32 VDC. Ühendage positiivne traadi positiivse koha ja negatiivse juhtmega negatiivse kohaga . alati kontrollige, milline juhtme läheb sinna, nii et te ei riku relee .
•
• AC-AC releede jaoks kasutage juhtpinget vahemikus 70 kuni 280Vac . AC-l pole positiivset ega negatiivset, nii et saate juhtmeid ühendada mõlemal viisil .
•
• Kolmefaasiliste releede jaoks ühendage juhtimissisend oma automatiseerimissüsteemi või lüliti . veenduge, et juhtpinge oleks teie relee jaoks õige .
•

Kasutage alati voolu piiravat takisti ja dioodi oma juhtskeemis .. Takisti hoiab praegust ohutut .. Diood kaitseb vale juhtmestiku eest ., kui kontrollite asju, näiteks mähiseid, pange diood {. see peatub {5}.

Märkus: Pange toiteallika ja relee koormuse poole vahele kaitsme. See annab teie süsteemi lisakaitse .

Paigaldamine ja jahutamine

Tahke oleku relee paigaldamine ja jahutamine õigel viisil hoiab selle ohutuks ja töötab hästi . Saate relee DIN -rööpale panna või kruvida selle tasasele paneelile . vali, mis sobib teie ruumi kõige paremini .

• Kui soovite relee kiiresti installida ja eemaldada, kasutage DIN -rööbast.
•
• Paneeli paigaldamiseks kasutage kruvisid, et hoida relee tihedalt metallpaneelile ., veenduge, et paneel on tasane ja puhas, et kuumus saaks releelt . eemalduda
•

Tahke oleku releed muutuvad nende tööks kuumaks, eriti suurte koormuste või paljude vahetamise {. korral jätke õhku relee ümber ruumi {., kui teie koormus on üle 10A või kui lülitate palju, lisage relee . jahutusradiaator. Mõni relee on juba 5 -le {..

Kontrollige kõiki oma juhtmeid, et veenduda, et need on tihedad ja kaetud . lahtised või paljad juhtmed võivad kuumeneda või põhjustada probleeme .. Vaadake oma relee sageli kahjustuste või liiga kuumade märkide saamiseks .

⚠️ Ohutus meeldetuletus:Lülitage toide alati välja enne, kui teie süsteem .

Ohutus ja testimine

Elektriohutus

Elektriga töötades peate alati mõtlema ohutusele .Riiklik elektrikood (NEC)ja teie kohalikud reeglid . Need reeglid aitavad teie seadistust turvaliselt hoida ja hästi töötada . NEC annab selged sammud oma süsteemi ehitamiseks ja kontrollimiseks .

See aitab peatada sellised probleemid nagu lühikesed vooluahelad või liiga palju voolu . Teie linnal võivad olla lisareeglid, nii et kontrollige neid enne, kui alustate . sildiga kõik juhtmed ja lülitid, nii et inimesed teaksid, mida nad teevad . OSHA ja NFPA 70E, ütlevad, et peate ohtu välja lülitama, kui kõik ohustavad ja mis ohustavad, kuidas toite {} {4} kiire . 2023. aastal,142 inimest suri elektriõnnetustes, ütleb tööstatistika büroo . head sildid ja ohutusetapid võivad päästa elusid .

On ka maailmareegleid naguIEC 60364Ohutute madala pingega seadistuste jaoks . räägivad need reeglid isolatsioonist, kaitsmetest ja sellest, kui tugevad kaablid peaksid olema ., peaksite oma meeskonnale õpetama, kuidas märgata ohtu ja mida teha hädaolukorras . kasutage nutikaid tööriistu, et leida oma süsteem varakult ja hoida oma süsteemi ohutuks ja ohutuseks ohutuks.

⚡ Näpunäide:Enne juhtmete või seadmete . puudutamist lülitage toide alati välja.

Seadistuse testimine

Pärast juhtmestiku lõpetamist peate seda tegemaTestige oma süsteemi. See tagab, et see töötab ja on ohutu . eksperdid ütlevad, et teevad neid asju:

1. Kontrollige sisendkülge. Kasutage dioodirežiimis multimeetri, et näha, kas sisend LED sisse lülitab .
2.
3. Testige väljundkülge . Mõõtke pinget või takistust, et näha, kas relee töötab õigesti .
4.
5. Otsige lekkevoolu . Kui see on liiga kõrge, muutke relee .
6.
7. Lisage pingepikkide . peatamiseks ülepinge kaitse, nagu variskoorid
8.
9. Kasutage pingekaitsjaid, et blokeerida kõrgepinge välkkiirelt või energiaprobleemidest .
10.

Peaksite ka tegemaKiirendatud elutestimine (ALT). See test kasutab kõrget soojust ja kiiret lülitumist, et näha, kui kaua teie relee kestab .. Vaata asju nagu temperatuur, koormus, lülituskiirus ja kuidas kuumus liigub . Pange oma relee jahutusradiaat ja laske õhkul liikuda . need sammud {4 {{{{{{{{{{{{{{{{{{{{{{{{{{}

Tõrkeotsing

Kui teie süsteem ei tööta õigesti, proovige neid samme:

• Vaadake kõiki juhtmeid lahtiste või katkiste kohtade jaoks .
•
• Kontrollige, kas relee . läheduses on kuumad kohad või põlenud lõhnad
•
• Veenduge, et kaitsmed ja kaitselülitid oleksid olemas ja töötavad .
•
• Puhastage relee ja selle ümbritseva piirkonna tolm ja mustus .
•
• Kontrollige oma juhtskeemi parempoolse pinge ja juhtme suuna . kohta
•

🛠️ Märkus:Kahjude ja puhastamise kontrollimine hoiab teie süsteemi sageli ohutu ja töötab hästi .

Kui teil on endiselt probleeme, lugege relee andmelehte ja ohutusreegleid . regulaarsete kontrollide tegemine ja heade märkmete pidamine aitab teil kiiresti parandada .

Saate juhtida kolmefaasilist mootorit, kui järgite lihtsaid samme . Valige oma mootori jaoks õige relee . Veenduge, et juhiksite kõike õiget viisi . testite oma seadistust, et näha, kas see töötab . ssrs {{{5} {5}, kui need on vajalikud, kui te ei vaja Reeglid, teie süsteem töötab hästi . Kasutage usaldusväärseid juhendeid, mis aitavad teil . uuringuid näidata, et selgete sammude kasutamine ja töö kontrollimine muudab asja ohutumaks . saate paremaid tulemusi sel viisil . lugege alati tootja juhiseid parimate tulemuste jaoks.

KKK

Mis suurusega tahke oleku releed vajate oma kolmefaasilise mootori jaoks?

Peate vastamarelee pinge ja vooluhinnangudMootorile . Kontrollige alati oma mootori namePlate ..

Kas saate kasutada tahke oleku relee muutuva sagedusseade (VFD)?

VFD {. väljundi vahetamiseks ei tohiks te kasutada tahke oleku releed VFD sisendvõimsuse juhtimiseks või signaali lubamiseks .. See hoiab teie süsteemi ohutuks ja usaldusväärseks .

Kuidas teada saada, kas teie tahke oleku relee töötab?

Kasutage multimeetriJuhtimissisendi ja väljundterminalide . kontrollimiseks, kui rakendate juhtsignaali, peaks relee sisse lülitama ., kui te ei näe muudatusi, võib relee olla vigane .

Mis põhjustab ülekuumenemise tahkis -relee?

• Kõrge koormusvool
• Kehv ventilatsioon
• Jahutusradiaatorit pole

Ülekuumenemist saate jahutusradiaatori abil ja relee . ümber ruumi jätta, järgige alati tootja jahutusjuhiseid .

Kas peate tahkis -relee sageli välja vahetama?

Tahke oleku releed kestavad palju kauem kui mehaanilised releed . Te ei pea neid sageli asendama . regulaarselt kontrollkahjustuste või lahtiste juhtmete kontrollimiseks.
